Scurtă introducere
Celula de sarcină de compresie este un senzor de cântărire în formă de coloană proiectat să măsoare forța aplicată de-a lungul unei singure axe, utilizată de obicei în sistemele de cântărire pentru sarcini grele-.
Caracteristică
1. Capacitate mare și rigiditate structurală, făcându-l ideal pentru sarcini mari.
2. Celula de sarcină cu compresie are o rezistență excelentă la forțele laterale și la încărcarea în afara-axei.
3. Celula de sarcină de compresie este realizată din oțel inoxidabil sau o construcție din aliaj pentru o durată lungă de viață în
Specificația de bază
| Domeniul de încărcare |
5t-450t |
| Ieșire nominală (mV/V) | 2.00±0.005 Sau personalizat la cerere |
| Eroare cuprinzătoare | ±0,02%FS |
| Rezistență de intrare/ieșire (Ω) | 450±5/480±5 |
| Lungimea specificației firului | Φ6 (7,5) X 9M Sau personalizat la cerere |
| Metoda de cablare | Roșu --------Excitație+ Negru--------Excitație- Verde-----Semnal+ Alb -------Semnal- |
Aplicație
Specificații detaliate model ZH-CT1
|
Capacitate |
5t-450t |
Material |
Oțel aliat/oțel inoxidabil |
|
Ieșire nominală (mV/V) |
2.00±0.005 Sau personalizat la cerere |
Ne-liniaritate |
±0,02%FS |
|
histerezis |
±0,02%FS |
Repetabilitate |
±0,01%FS |
|
Creep (30 minute) |
±0,02%FS |
Echilibrul zero |
±1,00%FS |
|
Efectul temperaturii pe zero |
±0,02%FS/10 grade |
Efectul temperaturii asupra ieșirii |
±0,02%FS/10 grade |
|
Rezistență de intrare (Ω) |
450±5 |
Rezistența de ieșire (Ω) |
480±5 |
|
Rezistenta de izolare |
Mai mare sau egal cu 5000MΩ |
Tensiunea de excitare |
5V-10V(DC) |
|
Interval de temperatură compensat |
-10~+50 grade |
Interval de temperatură de funcționare |
-20~+60 grade |
|
Supraîncărcare sigură |
120% FS |
Rupere de încărcare |
150% FS |
|
Cablu |
Φ6 (7.5) X 9M Sau personalizat la cerere |
Cod culoare cablu |
Intrare: roșu+negru- Ieșire: verde+alb- |

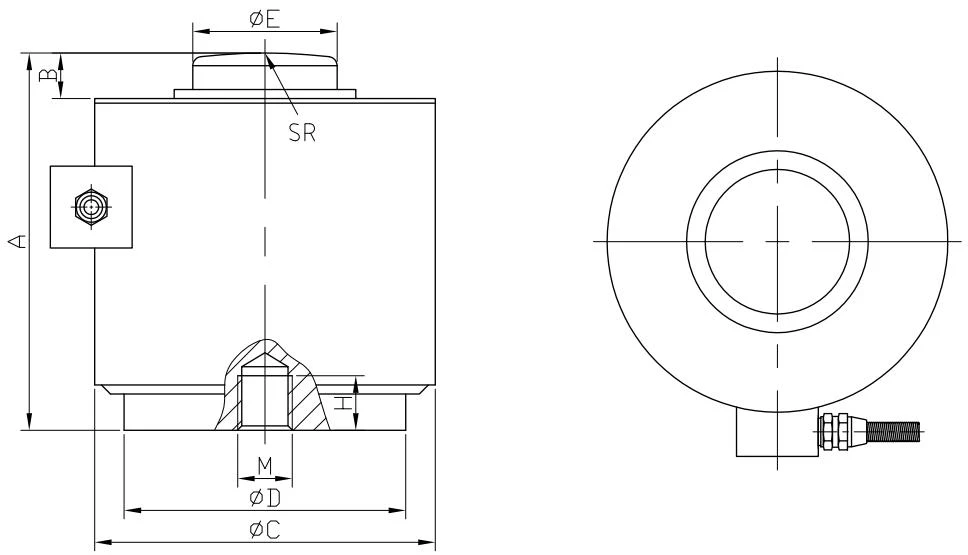

Diagrama schiță
Tabel de dimensiuni specifice
|
Evaluat încărca(t) |
A |
B |
C |
D |
E |
M |
H |
SR |
|
5-20t |
83.0 |
10.0 |
75.0 |
62.0 |
31.8 |
M12×1.75 |
13.0 |
125.0 |
|
45-60t |
127.0 |
14.0 |
100.6 |
88.6 |
59.0 |
M20×1.5 |
18.0 |
152.0 |
|
90-180t |
184.5 |
26.0 |
150.6 |
134.4 |
80.0 |
M20×1.5 |
25.0 |
400.0 |
|
225t |
229.0 |
26.0 |
164.0 |
148.0 |
93.7 |
M20×1.5 |
25.0 |
400.0 |
|
300-450t |
304.8 |
26.0 |
177.0 |
165.1 |
139.7 |
M20×1.5 |
32.0 |
1143.0 |
