Scurtă introducere
Catena celulei de sarcină este un senzor de cântărire forjat, în formă de U-, conceput pentru măsurarea sarcinii suspendate, folosit în mod obișnuit la cântarele macaralei și echipamentele de ridicare.
Caracteristică
1. Manșonul celulei de sarcină este fabricat din oțel aliat-de înaltă rezistență la tracțiune pentru a rezista la forțe de tracțiune extreme și pentru a preveni deformarea.
2. Circuitul integrat-detensometrului furnizează date precise de greutate-în timp real, cu interferențe minime ale semnalului.
3. Manșonul celulei de sarcină este echipat cu mecanisme sigure de blocare a știfturilor pentru a asigura o atașare stabilă și o funcționare sigură la sarcini dinamice.
Specificația de bază
| Domeniul de încărcare | 1-30t |
| Ieșire nominală (mV/V) | 1,5±0,1mV/V |
| Eroare cuprinzătoare | ±0,02%FS |
| Rezistență de intrare/ieșire (Ω) | 765±15/700±5 |
| Lungimea specificației firului | Φ4 X 0.5M Sau personalizat la cerere |
| Metoda de cablare | Roșu --------Excitație+ Negru--------Excitație- Verde-----Semnal+ Alb -------Semnal- |
Aplicație
Catena celulei de sarcină este utilizată în sistemele de manipulare a mărfurilor maritime pentru a monitoriza greutatea containerelor ridicate, permițând respectarea reglementărilor de transport maritim și prevenind supraîncărcarea.
Specificații detaliate model ZH-CS1
|
Capacitate |
1-30t |
Material |
Oțel aliat |
|
Ieșire nominală (mV/V) |
1.5±0.1 |
Ne-liniaritate |
±0,02%FS |
|
histerezis |
±0,02%FS |
Repetabilitate |
±0,01%FS |
|
Creep (30 minute) |
±0,02%FS |
Echilibrul zero |
±1,00%FS |
|
Efectul temperaturii pe zero |
±0,02%FS/10 grade |
Efectul temperaturii asupra ieșirii |
±0,02%FS/10 grade |
|
Rezistență de intrare (Ω) |
765±15 |
Rezistența de ieșire (Ω) |
700±5 |
|
Rezistenta de izolare |
Mai mare sau egal cu 5000MΩ |
Tensiunea de excitare |
5V-10V(DC) |
|
Interval de temperatură compensat |
-10~+50 grade |
Interval de temperatură de funcționare |
-20~+60 grade |
|
Supraîncărcare sigură |
150% FS |
Rupere de încărcare |
200% FS |
|
Cablu |
Φ4 X 0.5M Sau personalizat la cerere |
Cod culoare cablu |
Intrare: roșu+negru- Ieșire:verde+alb- |

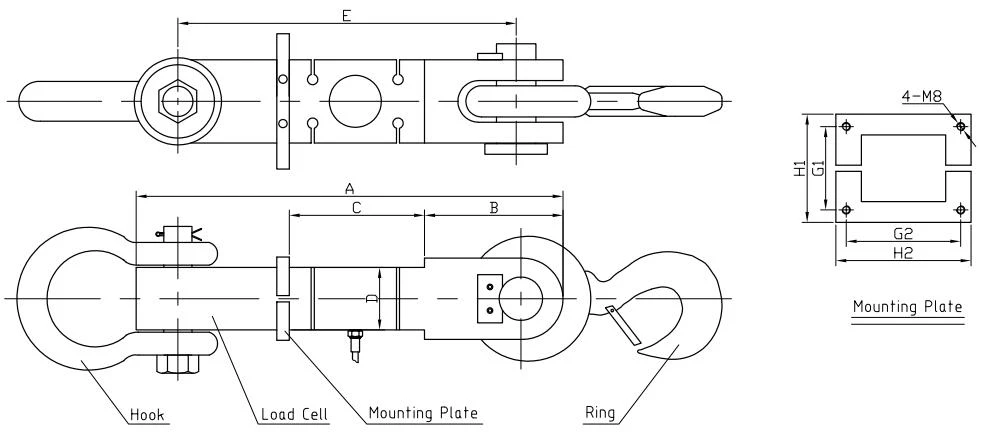

Diagrama schiță
Tabel de dimensiuni specifice
|
Sarcina nominală(t) |
A |
B |
C |
D |
E |
G1*G2 |
H1*H2 |
|
1-3 |
320 |
98 |
110 |
43 |
260 |
60*70 |
74*84 |
|
5 |
375 |
118 |
120 |
54 |
303 |
65*90 |
85*110 |
|
10 |
410 |
133 |
130 |
60 |
325 |
76*110 |
100*130 |
|
20 |
475 |
158 |
148 |
70 |
354 |
80*130 |
110*160 |
|
30 |
566 |
188 |
170 |
80 |
436 |
96*136 |
120*160 |
