Scurtă introducere

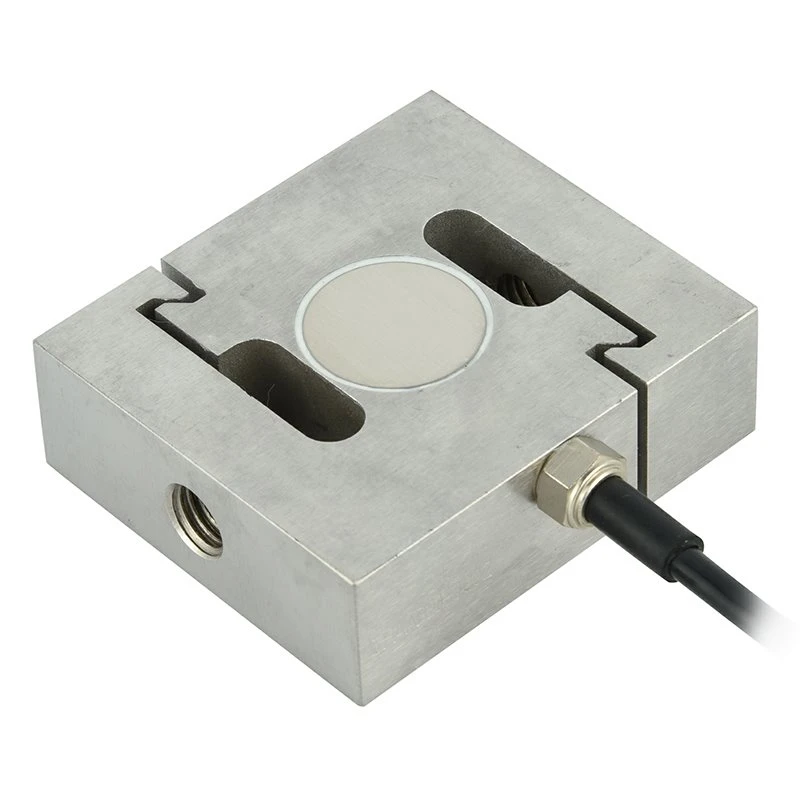

Celula de sarcină S este un tip de senzor de sarcină cu o structură în formă de „S”-, conceput pentru măsurarea precisă a forței și greutății în diverse aplicații industriale. Funcționează prin conversia forței mecanice aplicate într-un semnal electric prin intermediul extensometrelor-încorporate.
Caracteristică
1. Celula de sarcină S este construită din-oțel aliat de înaltă calitate sau oțel inoxidabil pentru a oferi rezistență, stabilitate și rezistență la factorii de mediu.
2. Disponibil fie cu etanșare cu adeziv (ghiveci), fie cu etanșare sudată pentru a preveni pătrunderea umezelii, prafului și a substanțelor chimice.
3. Celula de sarcină S se bazează pe tehnologia extensometrului, în care deformarea sub sarcină modifică rezistența electrică pentru a oferi măsurători precise și repetabile.
Specificația de bază
| Domeniul de încărcare | 100 kg ~ 20 t |
| Ieșire nominală (mV/V) | 2,0 ± 0,005 mV/V |
| Eroare cuprinzătoare | 0,02% FS |
| Rezistență de intrare/ieșire (Ω) | 385±10/350±3 |
| Lungimea specificației firului | Φ 5,4 * 5m Sau personalizat la cerere |
| Metoda de cablare | Roșu --------Excitație+ Negru--------Excitație- Verde-----Semnal+ Alb -------Semnal- |
Aplicație
Celula de sarcină S este utilizată în mod obișnuit în cântare cu buncăr, cântare cu platformă, sisteme de cântărire siloz, cântare macarale și mașini de testare a tensiunii/compresiei, oferind performanțe de încredere atât în sarcinile de cântărire statice, cât și în cele dinamice.
Specificații detaliate ale modelului ZH-ST2
|
Capacitate |
0.1~20t |
Material |
Oțel aliat/oțel inoxidabil |
|
Ieșire nominală (mV/V) |
2.0 ± 0.005 |
Ne-liniaritate |
±0,02%FS |
|
histerezis |
±0,02%FS |
Repetabilitate |
±0,01%FS |
|
Creep (30 minute) |
±0,02%FS |
Echilibrul zero |
±1,00%FS |
|
Efectul temperaturii pe zero |
±0,02%FS/10 grade |
Efectul temperaturii asupra ieșirii |
±0,02%FS/10 grade |
|
Rezistență de intrare (Ω) |
385±10 |
Rezistența de ieșire (Ω) |
350±3 |
|
Rezistenta de izolare |
Mai mare sau egal cu 5000MΩ |
Tensiunea de excitare |
5V-10V(DC) |
|
Interval de temperatură compensat |
-10~+50 grade |
Interval de temperatură de funcționare |
-20~+60 grade |
|
Supraîncărcare sigură |
120% FS |
Rupere de încărcare |
150% FS |
|
Cablu |
Φ 5.4 X 5 M Sau personalizat la cerere |
Cod culoare cablu |
Intrare: roșu+negru- Ieșire:verde+alb- |
Diagrama schiță
Tabel de dimensiuni specifice
|
Sarcina nominală (t) |
L |
D |
H |
M |
|
0.1-0.75 |
80 |
70 |
19.1 |
M12×1.75 |
|
1-1.5 |
80 |
70 |
25.4 |
M12×1.75 |
|
2-5 |
108 |
92 |
25.4 |
M18×1.5 |
|
7.5 |
140 |
100 |
32 |
M24×2 |
|
10 |
178 |
130 |
51 |
M30×2 |
|
15-20 |
190 |
160 |
60 |
M39×2 |
