Scurtă introducere

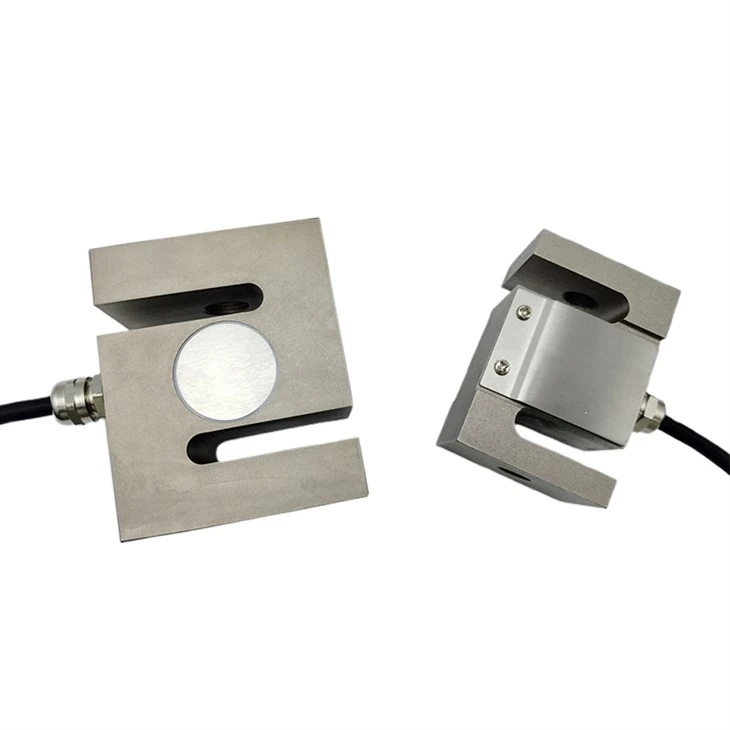

Celula de sarcină de tensiune în design de tip S-este un senzor de forță de precizie capabil să măsoare cu precizie forțele de tracțiune atât în medii industriale, cât și de laborator. Forma sa compactă „S” îi permite să gestioneze încărcarea bidirecțională, menținând în același timp sensibilitatea și fiabilitatea ridicate.
Caracteristică
1. Celula de sarcină de tensiune este de obicei construită din oțel aliat robust pentru a rezista la sarcini grele și pentru a rezista la deformare în timp.
2. Dispune de ghivece adezive (etanșare cu adeziv) pentru a proteja elementele de tensiune interne de umiditate, praf și substanțe corozive.
3. Celula de sarcină de tensiune funcționează pe principiul deformarii cu rezistență de înaltă-precizie, în care alungirea sau compresia mecanică modifică rezistența electrică pentru a produce un semnal de ieșire măsurabil.
Specificația de bază
| Domeniul de încărcare | 50 kg, 100 kg, 200 kg, 300 kg, 500 kg, 1000 kg, 2000 kg, 3000 kg, 5000 kg |
| Ieșire nominală (mV/V) | 2,0 ± 0,005 mV/V |
| Eroare cuprinzătoare | 0,02% FS |
| Rezistență de intrare/ieșire (Ω) | 81±4/350±1 |
| Lungimea specificației firului | Φ6 * 5m Sau personalizat la cerere |
| Metoda de cablare | Verde---------Excitație+ Negru--------Excitație- Alb---------Semnal+ Roșu ---------Semnal- Galben--------Sense+ Albastru-------- Sense-- Scut --------galben (lung) |
Aplicație
Celula de sarcină de tensiune este utilizată în mod obișnuit în instalațiile de dozare a cimentului, sistemele de ridicare deasupra capului, cântare de macarale, monitorizarea tensiunii cablurilor și mașini de testare a materialelor, asigurând un control precis al forței în medii solicitante.
Specificații detaliate model ZH-ST5
|
Capacitate |
50.100, 200, 300, 500.1000, 2000, 3000, 5000 kg |
Material |
Oțel aliat |
|
Ieșire nominală (mV/V) |
2.0 ± 0.005 |
Ne-liniaritate |
±0,02%FS |
|
histerezis |
±0,02%FS |
Repetabilitate |
±0,01%FS |
|
Creep (30 minute) |
±0,02%FS |
Echilibrul zero |
±1,00%FS |
|
Efectul temperaturii pe zero |
±0,02%FS/10 grade |
Efectul temperaturii asupra ieșirii |
±0,02%FS/10 grade |
|
Rezistență de intrare (Ω) |
381±4 |
Rezistența de ieșire (Ω) |
350±1 |
|
Rezistenta de izolare |
Mai mare sau egal cu 5000MΩ |
Tensiunea de excitare |
5V-15V(DC) |
|
Interval de temperatură compensat |
-10~+50 grade |
Interval de temperatură de funcționare |
-20~+70 grade |
|
Supraîncărcare sigură |
150% FS |
Rupere de încărcare |
300% FS |
|
Cablu |
Φ6 X 5 M Sau personalizat la cerere |
Cod culoare cablu |
Intrare:verde+negru- Ieșire:alb+roșu - Sens: galben+albastru- Scut: galben (lung) Sau personalizat la cerere |
Diagrama schiță
Tabel de dimensiuni specifice
|
Sarcina nominala(kg) |
A |
B |
C |
M |
|
50/100/200 |
77 |
50.8 |
18.5 |
M10×1 |
|
300 |
77 |
50.8 |
24.4 |
M10×1 |
|
500 |
77 |
50.8 |
24.4 |
M12×1 |
|
1000 |
77 |
50.8 |
36 |
M12×1 |
|
2000 |
86 |
70 |
45 |
M16×1.5 |
|
3000 |
100 |
80 |
50 |
M18×1.5 |
|
5000 |
130 |
92 |
58 |
M20×2 |
